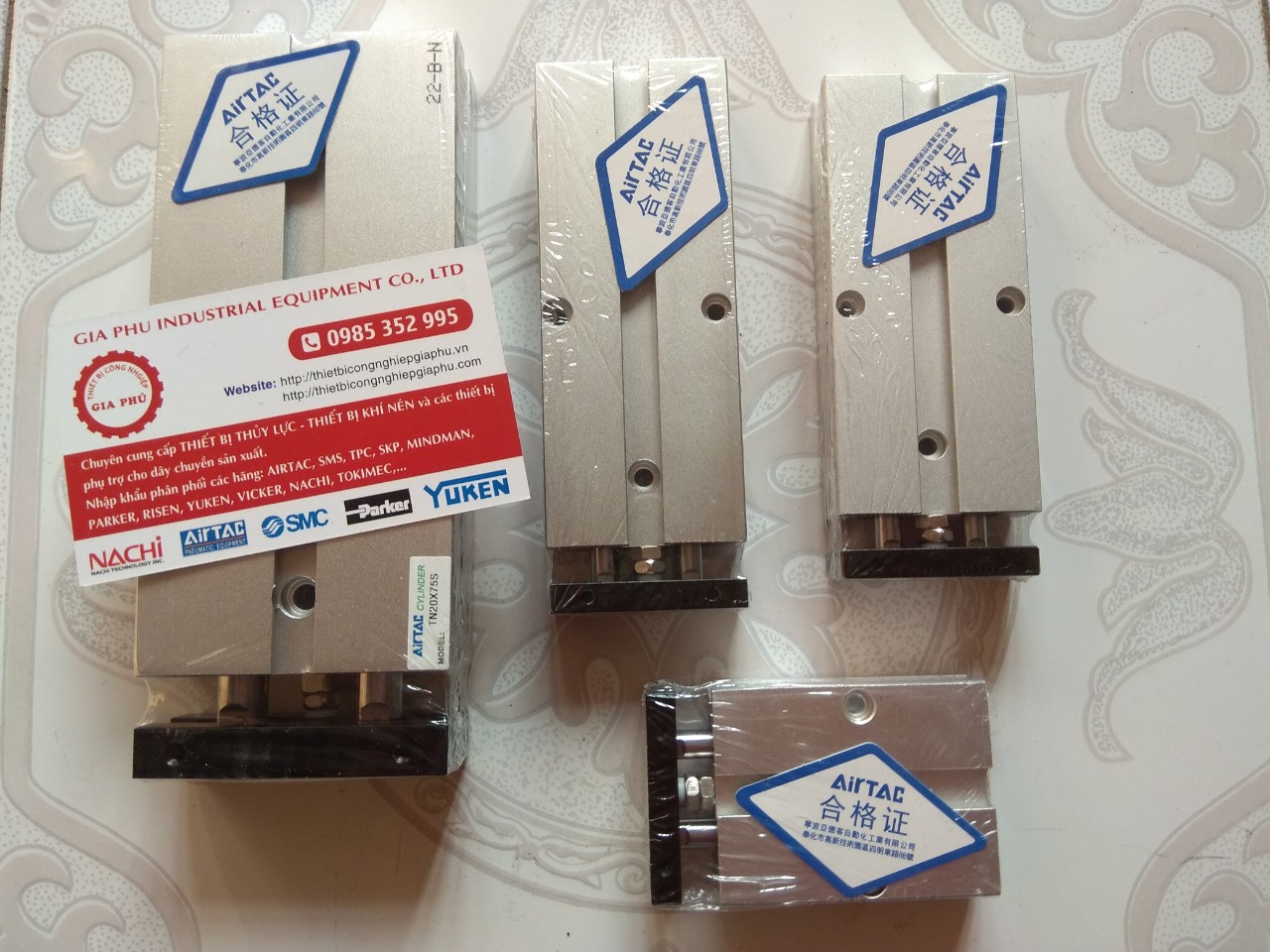

Double Rod Air Cylinder TN Series







Order code
TN - 20×50 - S
Basic type   Bore×stroke
 		   Built-in magnets
Nil: without
S: with




Specification
Bore size(mm) 10 16 20 25 32 Applicable auto switch
Action Double acting type Bore
Size
(cm)		 Standard stroke Max.
Stroke
(mm)		 Allow
able stroke
(mm)		 Auto switch
Fluid Air(filtered through 40u filter element)
Operating pressure 0.1-0.9Mpa(1-9kgf/cm2)
Proof pressure 1.35Mpa(13.5kgf/cm2) 10 10 20 30 40 50 60 70           70 100 CS1-J
Ambient & fluid temperature -5-70C 16 10 20 30 40 50 60 70 80 90 100 125 150 150 200
Cushion Fixed cushion 20 10 20 30 40 50 60 70 80 90 100 125 150 150 200
Port size M5×0.8 G1/8" 25 10 20 30 40 50 60 70 80 90 100 125 150 150 200
Body material Aluminum alloy 32 10 20 30 40 50 60 70 80 90 100 125 150 150 200

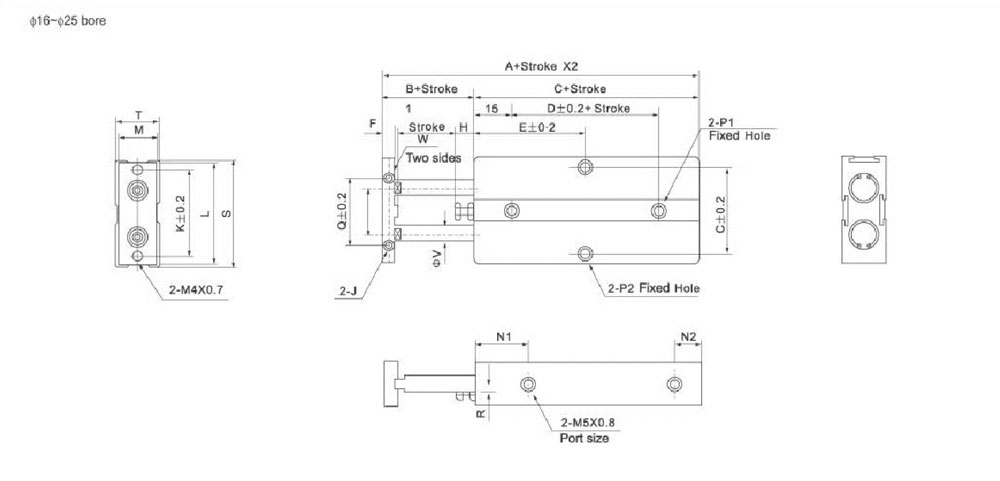

Dimension
Bore size(mm) A B C D Stroke≤ 10 20 30 40 50 60 70
10 58 12 46 10 E 30 30 35 40 45 50 55

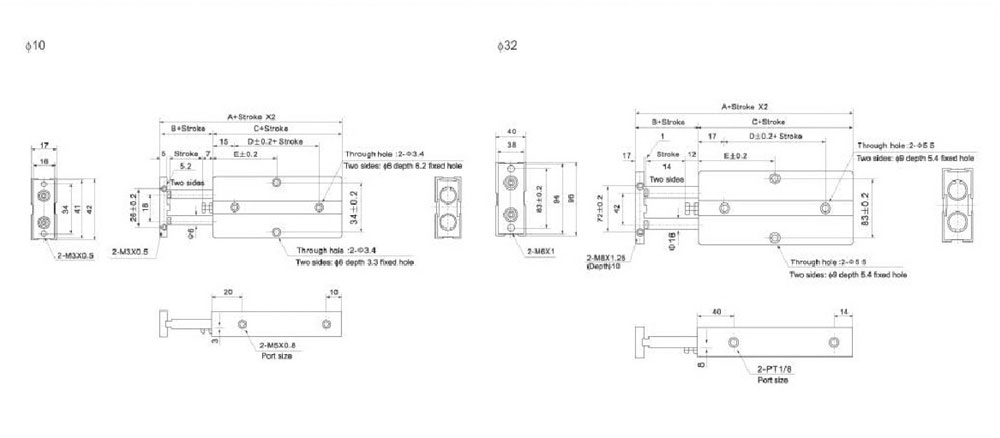

Dimension
Bore size(mm) A B C D Stroke≤ 10 20 30 40 50 60 70 80 90 100 125 150 175
10 108 30 78 35 E 45 50 55 60 65 70 75 80 85 95 102.5 115 122.5





Dimension
Bore size(mm) A B C D Stroke< 10 20 30 40 50 60 70 80 90 100 125 150 F G H I
16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 30 8 47 6 24
20 78 20 58 20 E 45 35 40 45 50 55 60 65 70 75 87.5 45 40 55 9 28
25 81 19 62 20 E 40 40 45 50 55 60 65 70 75 80 92.5 40 10 10 66 34





Dimension
Bore size(mm) J K L M N1 N2 P1 P2 Q R S T V W
16 M14×0.7depth5 47 53 20 22 10 Two side:φ7.5depth72mmthrough holeφ4.5 Two side:φ4.4depth72mmthrough holeφ4.5 34 14 54 21 8 62
20 M14×0.7depth5 55 61 24 25 12 Two side:φ7.5depth72mmthrough holeφ4.5 Two side:φ4.4depth72mmthrough holeφ4.5 55 6 62 25 10 82
25 M14×0.8depth5 66 72 29 30 12 Two side:φ7.5depth72mmthrough holeφ4.5 Two side:φ4.4depth72mmthrough holeφ4.5 56 7 73 30 12 102

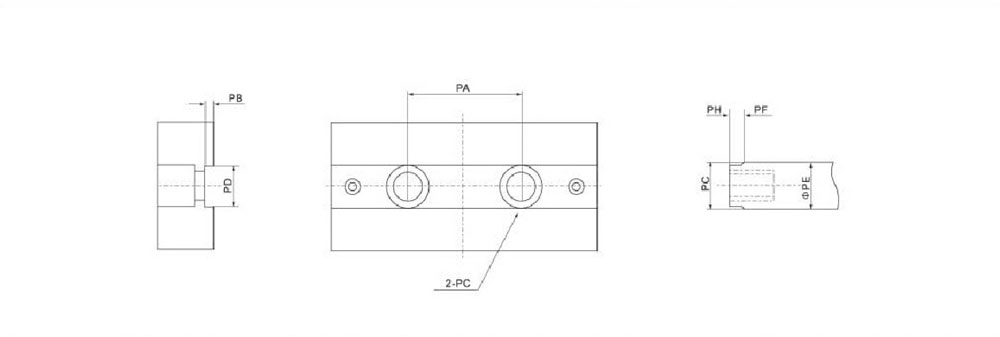

Dimension
Bore size(mm) PA PB PC PD PE PF PG PH
10 18 0.5 Φ6.2depth3.5mm through holeφ4.5 5.2 6 3 5.2 M3×0.5 Depth 5mm
16 24 1 Φ7.8depth4.6mm through holeφ4.5 6.2 8 3 6.2 M4×0.7 Depth 6mm
20 28 1 Φ11depth68mm through holeφ4.5 8.2 10 3 8.2 M6×1 Depth 8mm
25 34 1 Φ11depth68mm through holeφ4.5 10.2 12 3 10.2 M6×1 Depth 8mm
32 42 2 Φ17depth12mm through holeφ4.5 14 16 3 14 M10×1 .5Depth 14mm
