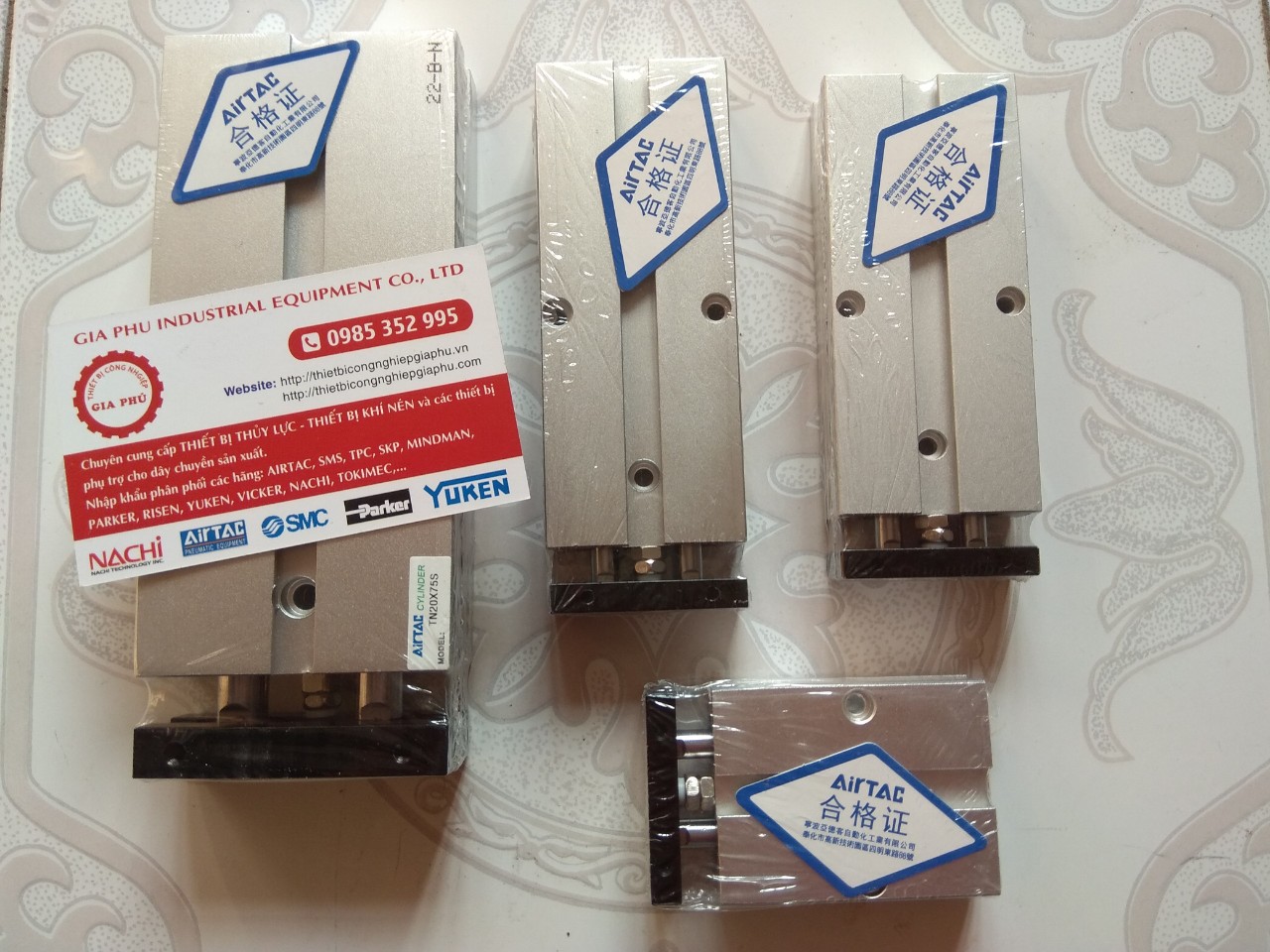

xi lanh airtac - cylinder tn series
- Tình trạng: Còn hàng
- Mua ít nhất: 5 sản phẩm
- Ngày đăng: 10/01/2021
- Khu vực: Toàn quốc
Giá: "Liên hệ"
Chú ý: Chợ Cơ Khí không bán hàng trực tiếp, Quý khách mua hàng xin vui lòng liên hệ nhà cung cấp
Sản phẩm được bán bởi:
Thông tin sản phẩm
Double Rod Air Cylinder TN Series
| Order code | ||||
| TN | - | 20×50 | - | S |
| Basic type | Bore×stroke |
Built-in magnets Nil: without S: with |
||
| Specification | |||||||||||||||||||||
| Bore size(mm) | 10 | 16 | 20 | 25 | 32 | Applicable auto switch | |||||||||||||||
| Action | Double acting type | Bore Size (cm) |
Standard stroke | Max. Stroke (mm) |
Allow able stroke (mm) |
Auto switch | |||||||||||||||
| Fluid | Air(filtered through 40u filter element) | ||||||||||||||||||||
| Operating pressure | 0.1-0.9Mpa(1-9kgf/cm2) | ||||||||||||||||||||
| Proof pressure | 1.35Mpa(13.5kgf/cm2) | 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 70 | 100 | CS1-J | |||||||||
| Ambient & fluid temperature | -5-70C | 16 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 150 | 200 | |||||
| Cushion | Fixed cushion | 20 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 150 | 200 | |||||
| Port size | M5×0.8 | G1/8" | 25 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 150 | 200 | ||||
| Body material | Aluminum alloy | 32 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 150 | 200 | |||||
| Dimension | ||||||||||||
| Bore size(mm) | A | B | C | D | Stroke≤ | 10 | 20 | 30 | 40 | 50 | 60 | 70 |
| 10 | 58 | 12 | 46 | 10 | E | 30 | 30 | 35 | 40 | 45 | 50 | 55 |
| Dimension | ||||||||||||||||||
| Bore size(mm) | A | B | C | D | Stroke≤ | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 175 |
| 10 | 108 | 30 | 78 | 35 | E | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 95 | 102.5 | 115 | 122.5 |
| Dimension | |||||||||||||||||||||
| Bore size(mm) | A | B | C | D | Stroke< | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | F | G | H | I |
| 16 | 68 | 15 | 53 | 20 | E | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 30 | 8 | 47 | 6 | 24 |
| 20 | 78 | 20 | 58 | 20 | E | 45 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 45 | 40 | 55 | 9 | 28 |
| 25 | 81 | 19 | 62 | 20 | E | 40 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 92.5 | 40 | 10 | 10 | 66 | 34 |
| Dimension | ||||||||||||||
| Bore size(mm) | J | K | L | M | N1 | N2 | P1 | P2 | Q | R | S | T | V | W |
| 16 | M14×0.7depth5 | 47 | 53 | 20 | 22 | 10 | Two side:φ7.5depth72mmthrough holeφ4.5 | Two side:φ4.4depth72mmthrough holeφ4.5 | 34 | 14 | 54 | 21 | 8 | 62 |
| 20 | M14×0.7depth5 | 55 | 61 | 24 | 25 | 12 | Two side:φ7.5depth72mmthrough holeφ4.5 | Two side:φ4.4depth72mmthrough holeφ4.5 | 55 | 6 | 62 | 25 | 10 | 82 |
| 25 | M14×0.8depth5 | 66 | 72 | 29 | 30 | 12 | Two side:φ7.5depth72mmthrough holeφ4.5 | Two side:φ4.4depth72mmthrough holeφ4.5 | 56 | 7 | 73 | 30 | 12 | 102 |
| Dimension | ||||||||
| Bore size(mm) | PA | PB | PC | PD | PE | PF | PG | PH |
| 10 | 18 | 0.5 | Φ6.2depth3.5mm through holeφ4.5 | 5.2 | 6 | 3 | 5.2 | M3×0.5 Depth 5mm |
| 16 | 24 | 1 | Φ7.8depth4.6mm through holeφ4.5 | 6.2 | 8 | 3 | 6.2 | M4×0.7 Depth 6mm |
| 20 | 28 | 1 | Φ11depth68mm through holeφ4.5 | 8.2 | 10 | 3 | 8.2 | M6×1 Depth 8mm |
| 25 | 34 | 1 | Φ11depth68mm through holeφ4.5 | 10.2 | 12 | 3 | 10.2 | M6×1 Depth 8mm |
| 32 | 42 | 2 | Φ17depth12mm through holeφ4.5 | 14 | 16 | 3 | 14 | M10×1 .5Depth 14mm |
Sản phẩm doanh nghiệp: CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP GIA PHÚ
