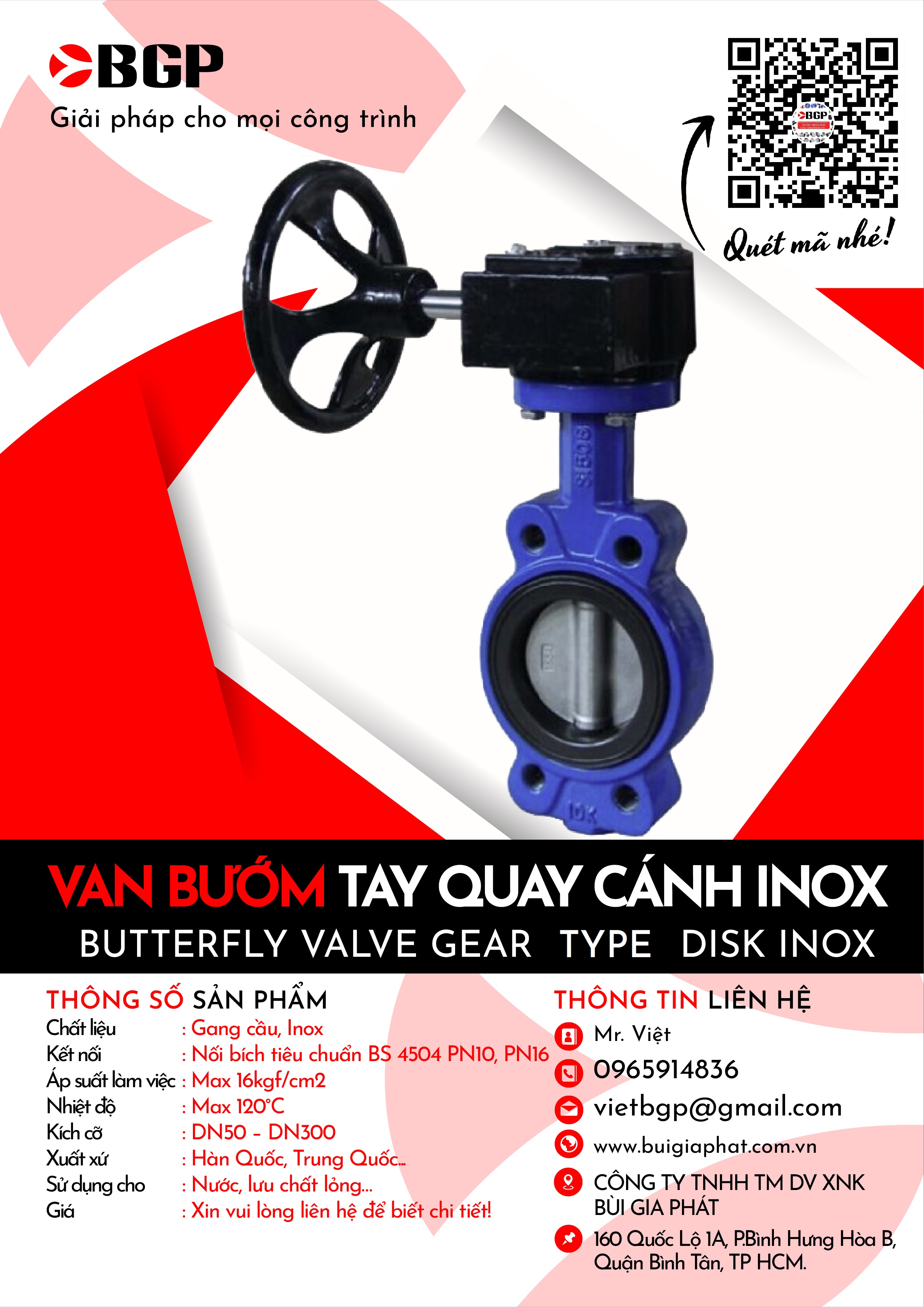

van bướm tay quay cánh inox - butterfly valve gear type disk inox
- Tình trạng: Còn hàng
- Mua ít nhất: 5 sản phẩm
- Ngày đăng: 26/03/2021
- Khu vực: Toàn quốc
Giá: "Liên hệ"
Sản phẩm được bán bởi:
Thông tin sản phẩm
Van bướm tay quay - Butterfly valve gear type
1. Định nghĩa van bướm tay quay
Van bướm tay quay tiếng anh là "butterfly valve gear type" được sử dụng sử dụng để đóng mở hoặc điều tiết dòng chảy trong hệ thống đường ống có đường kính lớn.
Van hoạt động tương tự như một van bi. Đĩa van được đặt ở chính giữa đường ống, đĩa kết nối với thiết bị truyền động bên ngoài (tay quay) thông qua một thanh trục bằng kim loại. Khi xoay vô lăng (tay quay) thì đĩa van chuyển động song song hoặc vuông góc với dòng chảy tương ứng với việc đóng mở đường ống.
2. Cấu tạo - Nguyên lý hoạt động van bướm tay quay
Van bướm tay quay có cấu tạo gồm các bộ phận chính như sau:
- Thân van: Thân van của Van Bướm thường được làm bằng kim loại hoặc nhựa chịu áp lực trên thân van có những lỗ dùng để định vị vào đường ống bởi các bulong và đai ốc.
- Đĩa van: Đĩa van là một tấm kim loại dạng lá làm nhiệm vụ điều khiển dòng chảy (đóng hoặc mở dòng chảy) thông qua cơ cấu điều khiển bằng tay quay. Dạng đĩa tròn được sản xuất từ Inox CF8/CF8M, phù hợp với cả môi trường nước sạch và nước thải
- Trục: trục là một thanh kim loại dùng để truyền động từ tay quay đến đĩa van. Gồm hai phần trên và dưới được gắn cố định vào lá van đối xứng nhau theo chiều thẳng đứng
- Gioăng làm kín thường được chế tạo bằng vật liệu mềm và có độ kín khít cao nhựa: cao su EPDM, Teflon PTFE, được đúc sẵn cố định vào thân van, phù hợp với tiêu chuẩn nước sạch. Khả năng đàn hồi của vòng đệm là yếu tố làm tăng độ kín của van.
- Bộ truyền động ( tay quay- vô lăng ): Là bộ phận thao tác để đóng mở van, gắn cố định vào thântrên của van bằng bu lông và đai ốc, có gắn một tay quay dạng vô lăng giúp vận hành nhẹ nhàng khi đóng mở
3. Sử dụng van bướm tay quay và lưu ý
Van bướm tay quay thường được sử dụng trong các ngành công nghiệp, thương mại, dân cư và giao thông. Trong đó phần lớn các van bướm được sử dụng trong các ngành như dầu và khí đốt, khai thác khoáng sản, mạng lưới cung cấp nước sạch, thoát nước và sản xuất hóa chất:
- Môi trường dầu khí: van bướm thép
- Môi trường dược phẩm, thực phẩm: chúng ta có van bướm vi sinh inox 316
- Môi trường nước thải: van bướm thân gang đĩa inox 304
- Môi trường nước thải chưa sử lý: van bướm toàn thân inox 304
- Môi trường nước sạch, khí nén: chúng ta dùng van bướm gang.
Van bướm tay quay là loại van bướm thông thường đóng mở nhanh, tuy nhiên do kích thước đường ống lớn nên dùng van bướm lớn khi đó việc đóng mở trở nên khó khăn hơn với người vận hành vì thế mà người ta thiết kế thêm bộ giảm tốc - hộp số và tay quay (vô lăng) giúp cho người vận hành trở nên thật dễ dàng và đơn giản.
Khi van được đóng kín (góc mở lá van 0°) lá van sẽ ngăn chặn hoàn toàn dòng chảy trong đường ống và khi van được mở hoàn toàn (góc mở lá van 90°) lá van sẽ nằm song song với dòng chảy, lưu lượng dòng chảy trong đường ống là lớn nhất.
4. Ưu nhược điểm của van bướm tay quay:
Ứu điểm:
- Vận hành đơn giản nhất
- Áp dụng kiểu tay vạn được cho các van có kích thước lớn đến DN600, thậm chí DN1000 hoặc lớn hơn
- Với những dòng lưu chất áp suất PN10, PN16 thì giúp giảm lực tác động của tay
- Linh hoạt hướng lắp đặt tay quay
- Phong phú vật liệu chế tạo và đa dạng kiểu kết nối
Nhược điểm:
- Hành trình đóng mở chậm
- Van không có các kích thước nhỏ, từ DN80 trở lên
- Không gian vận hành cần thiết rộng lớn hơn tay gạt
-----
Công ty Bùi Gia PHát chuyên cung cấp phụ kiện cho các công trình xây dựng, Hệ thống cấp thoát nước, Gas, xăng, hơi...
Bên công ty chúng tôi có nhận đặt hàng (nhập khẩu) với tất cả số lượng, đủ các loại mặt hàng. quí công ty có thể gửi đơn đặt hàng qua email để có được giá tham khảo.
Phụ kiện Ren Size DN15 - DN100.
PHụ Kiện hàn Size DN15 - DN800
Mặt Bích Tiêu Chuẩn PN, Jis và Ansi DN15 - DN800
Van Mặt bích Tiêu Chuẩn PN10 và PN16 Size DN50 - DN800
Chúng tôi hân hạnh được phục vụ quý khách.
